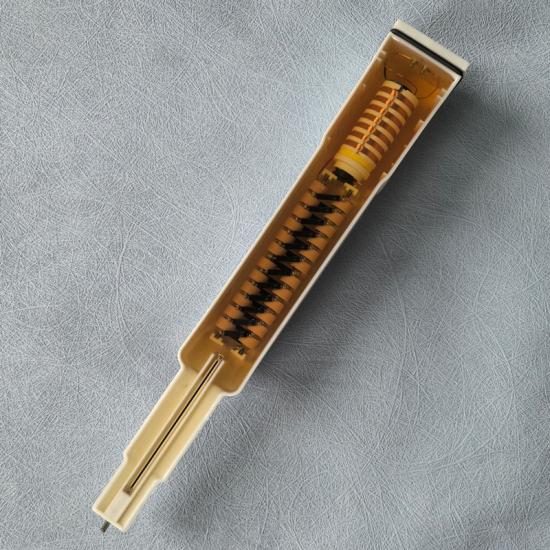

Gema Opitgun GA02 Cascade 393703
Marca: Gema
Código: 393703
Tipo: original y no original
393703 Cascada para Gema Optigun 2-A Pistola de polvo automática
Optigun 2 -A Pistola de polvo automática - Completa
Optigun 2 -A Pistola de polvo automática: polaridad negativa completa, incl.
pos.
1-6 393 568
Optigun 2 -A Pistola de polvo automática: polaridad completa, positiva, incl.
pos.
1-6 393 576
1 Cuerpo de pistola de polvo Optigun 2 -A - Polaridad negativa completa 393 649
Cuerpo de pistola de polvo Optigun 2 -A - Polaridad completa y positiva 393 657
2 mangas roscadas - ver "Combinaciones de boquilla" Lista de repuestos
3 boquilla de chorro plano - ver "Combinaciones de boquilla" Lista de repuestos
Cable de 4 pistola: completo, 20 m (65.61 pies), ver también la lista de repuestos "cable de pistola" 393 827
Conjunto de 5 piezas (no se muestra), que consiste en: 385 670
Cable Binder con cierre de velcro 303 070
Tornillo de cilindro - M8x50 mm 235 113
Tornillo de tapa - M4x5 mm 216 763
Arandela - ã 8.4/20x2 mm 215 880
Acoplamiento de liberación rápida - NW5, ã 6 mm 200 840
6 cepillo de limpieza - ã 12 mm (no se muestra) 389 765
7 manguera en polvo - ã 16/11 mm (no se muestra) 103 012*
8 manguera de aire enjuague - ã 6/4 mm (no se muestra) 103 144*
Optigun 2-A (x) Lista de repuestos â ¢ 43
Optigun 2 -A Pistola de polvo automática - Cuerpo de armas
1 Optigun 2 -A Sheft - Polaridad negativa completa (ver lista de repuestos "eje") 393 665
Optigun 2 -A Shaft - Polaridad positiva completa (ver lista de repuestos "eje") 393 673
2 Tubo de polvo - Completa 385 182#
3 Adjunto de pistola de polvo 382 817
4 manga de abrazadera 358 584
5 Conexión de manguera - Completa 362 670#
5.1 Junta tórica para pos.
5 (no se muestra) 232 670#
# Usar parte
44 â ¢ Lista de repuestos Optigun 2-A (x)
Optigun 2 -A Pistola de polvo automática - eje
1 Cascade - Polaridad negativa completa 393 703
1 Cascade - Polaridad positiva completa 393 711
2 adaptador - completo, incl.
pos.
2.4 y 2.5 385 158
2.4 pezón atornillado - 1/8 "A, ã 6 mm 251 542
2.5 Tapa de enchufe - 1/8 "A 265 560
3 Piece del adaptador - Completa, incl.
pos.
3.3 385 069
3.3 Tornillo de cabeza de la sartén - M4x6 mm 267 139
4 eje (sin cascada) 393 681
5 tornillo hueco 382 680
6 Junta 382 698
Optigun 2 -A Pistola de polvo automática - eje
V 02/13
Optigun 2-A (x) Lista de piezas de repuesto â ¢ 45
Optigun Gun automática de polvo de 2 axil - Completa
Pistola de polvo automática Optigun 2 -Ax: polaridad negativa completa, incl.
pos.
1-5
Pistola de polvo automática Optigun 2 -Ax - 1650 393 509
Pistola de polvo automática Optigun 2 -Ax - 1450 393 517
Pistola de polvo automática Optigun 2 -Ax - 1250 393 525
Pistola de polvo automática de 2 alxeraciones Optigun - 1050 393 533
Pistola de polvo automática Optigun 2 -Ax - 850 393 541
Pistola de polvo automática de 2 alxeraciones Optigun - 650 393 550
1 Optigun 2 -Ax Automatic Powder Gun Body - Completa, polaridad negativa, ver "Optigun
Lista de repuestos automáticos de pistola automática de 2 aleros
2 manguito roscado - ver "Combinaciones de boquilla" Lista de piezas de repuesto 379 166
3 boquilla de chorro plano: completo, ver "Combinaciones de boquilla" Lista de repuestos
Cable de 4 pistola: completo, 20 m (65.61 pies), ver también la lista de repuestos "cable de pistola" 393 827
Conjunto de 5 piezas (no se muestra), que consiste en: 385 662
Cable Binder con cierre de velcro 303 070
Tornillo de cabeza de la sartén - M4x6 mm 267 139
Acoplamiento de liberación rápida - NW5, ã 6 mm 200 840
6 manguera en polvo - ã 16/11 mm (no se muestra) 103 012*
7 manguera de aire enjuague - ã 6/4 mm (no se muestra) 103 144*
* Por favor indique longitud
46 â ¢ Lista de repuestos Optigun 2-A (x)
Optigun 2 -Ax automático de pistola de polvo - cuerpo de armas
Polvo Gun Body Optigun 2 -Ax: polaridad negativa completa, completa
Optigun 2 -Ax - 1650, L = 1646 mm (64.80 pulgadas) 393 584
Optigun 2 -Ax - 1450, L = 1446 mm (56.93 in) 393 592
Optigun 2 -Ax - 1250, L = 1246 mm (49.05 in) 393 606
Optigun 2 -Ax - 1050, L = 1046 mm (41.18 in) 393 614
Optigun 2 -Ax - 850, L = 846 mm (33.30 in) 393 622
Optigun 2 -Ax - 650, L = 646 mm (25.43 pulgadas) 393 630
1 Optigun 2 -A Shaft - Polaridad negativa completa (ver "Ejeft" de la lista de piezas de repuesto) 393 665
2 tubo de polvo - completo, sin pos.
4
Optigun 2 -Ax - 1650 385 255#
Optigun 2 -Ax - 1450 385 344#
Optigun 2 -Ax - 1250 385 352#
Optigun 2 -Ax - 1050 385 360#
Optigun 2 -Ax - 850 385 379#
Optigun 2 -Ax - 650 385 387#
3 tubo de extensión
Optigun 2 -Ax - 1650 384 682
Optigun 2 -Ax - 1450 385 441
Optigun 2 -Ax - 1250 385 450
Optigun 2 -Ax - 1050 385 468
Optigun 2 -Ax - 850 385 476
Optigun 2 -Ax - 650 385 484
4 Agua Parte 358 584
5 Conexión de manguera - Completa 362 670#
5.1 Junta tórica para pos.
5 (no se muestra) 232 670#
Optigun 2 -Ax automático de pistola de polvo - cuerpo de armas
V 02/13
Optigun 2-A (x) Lista de repuestos â ¢ 47
Cable de pistola
Cable de pistola: completo, 11 m (36.09 pies) 393 800
Cable de pistola: completo, 15 m (49.21 pies) 393 819
Cable de pistola: completo, 20 m (65.61 pies) 393 827
Cable de extensión: completo, 5 m (16.40 pies) 334 464
Cable de extensión: completo, 10 m (32.80 pies) 394 840
Zócalo de cable para cable de extensión 206 504
Enchufe de cable para cable de extensión 200 085
9 Tubo de cubierta 360 317
11 Tornillo de cabeza de contraataque - M2x4 mm 257 958
Tornillo de 12 cilindros - m5x6 mm 263 907
13 Junta tórica - ã 10.82x1.78 mm 232 556
14 Junta tórica - ã 7.65x1.78 mm 232 564
15 Junta tórica - ã 8.1x1.6 mm 263 818
21 Caja de relleno - PG7 con protección de torcedura 208 426
22 cable - 2x0.75 mm², protegido 103 454*
23 Conectando enchufe - 7 pin 200 085
* Por favor indique longitud
Cable de pistola (completo)
48 â ¢ Lista de repuestos Optigun 2-A (x)
Combinaciones de boquilla - NF08
Conjunto de boquilla - Jet plano, NF08, pos.
1, 2 1000 047#
Set de boquilla - Jet redondo, pos.
5, 6, 9 382 922
1 soporte de electrodo (boquilla de chorro plano) 1000 055 ##
2 boquilla de chorro plano 1000 049 ##
3 mangas roscadas 379 166
5 Junta tórica - ã 5x1 mm 231 606#
6 boquilla de chorro redondo 378 518#
7 Placa del deflector - ã 16 mm (0.63 pulgadas) 331 341#
7.1 Placa del deflector - ã 24 mm (0.94 pulgadas) 331 333#
7.2 Placa del deflector - ã 32 mm (1.26 pulgadas) 331 325#
8 Extensión - 150 mm (5.91 pulgadas) 378 852#
8.1 Extensión - 300 mm (11.82 pulgadas) 378 860#
9 Soporte de electrodo, incl.
pos.
5 (electrodo central de chorro redondo) 382 914#
# Usar parte
Nota:
Se describen más versiones de la boquilla en la "descripción general del sistema"
Lista de repuestos!
Optigun 2 -A (x) Pistola de polvo automática - Combinación de boquilla
V 02/13
Optigun 2-A (x) Lista de repuestos â ¢ 49
Combinaciones de boquilla - NF18 -M
Conjunto de boquilla - Jet plano, NF18 -M, pos.
1, 2 1004 530#
1 soporte de electrodo (boquilla de chorro plano) 1004 529#
2 boquilla de chorro plano 1004 527#
3 mangas roscadas 379 166
# Usar parte
Optigun 2 -A (x) Pistola de polvo automática - Combinación de boquilla
Lista de repuestos Optigun 2-A (x)
Combinaciones de boquilla - NS03
Boquilla de chorro redondo con 4 electrodos NS03-09 - Completa, pos.
1, 2, 3 1000 249#
Boquilla de chorro redondo con 4 electrodos NS03-11 - Completo, pos.
1, 2.1, 3.1 1000 250#
1 manga roscada - Completa 405 736
2 hocico NS03-09 - Completa 1000 175 ##
2.1 Hoca NS03-11 - Completa 1000 176 ##
3 Varilla del deflector NS03-09 - Completa 1000 345#
3.1 Varilla del deflector NS03-11 - Completa 1000 346#
4 Placa del deflector - ã 12 mm (no se muestra) 301 175#
4.1 Placa del deflector - ã 16 mm (no se muestra) 302 040#
4.2 Placa del deflector - ã 20 mm (no se muestra) 301 183#
4.3 Placa del deflector - ã 24 mm (no se muestra) 301 191#
4.1 Placa del deflector - ã 28 mm (no se muestra) 302 031#
393 568
4.4 Placa del deflector - ã 32 mm (no se muestra) 301 205#
4.5 Placa del deflector - ã 50 mm (no se muestra) 302 023#
393 576
# Usar parte
Optigun 2 -A (x) Pistola de polvo automática - Combinación de boquilla
Optigun 2-A (x) Lista de repuestos â ¢ 51
Optigun 2 -A (X) Pistola de polvo automática - Supercorona
Supercorona - Completo, conjunto de modernización, L = 215 mm 385 174#
Versión con extensión 150 mm - L = 365 mm 394 254#
Versión con extensión 300 mm - L = 515 mm 394 289#
1 Supercorona -Ring - Complete, Metrofit Set 391 980#
Supercorona -Ring - Completa, para la versión con extensión de 150 mm 394 173#
Supercorona -Ring - Completa, para la versión con extensión 300 mm 394 203#
5 Tornillo especial 391 921
6 Cowl 384 372
6.1 Capa de enchufe - Completa (para el pos. 6, no se muestra) 1001 037
7 Spring de compresión - 0.4x2x10.9 mm 245 330
Optigun 2 -A (x) - Descripción general del sistema
1 pistola de polvo automática de 2 axil
2 Optigun 2 -A Pistola de polvo automática: completa, con set de boquilla de chorro plano, cable de pistola
(20 m), conjunto de piezas, cepillo de limpieza, sin supercorona, polaridad negativa
Optigun 2 -A Pistola de polvo automática: completa, con set de boquilla de chorro plano, cable de pistola
(20 m), conjunto de piezas, cepillo de limpieza, sin supercorona, polaridad positiva
3 Supercorona - Completa 385 174
