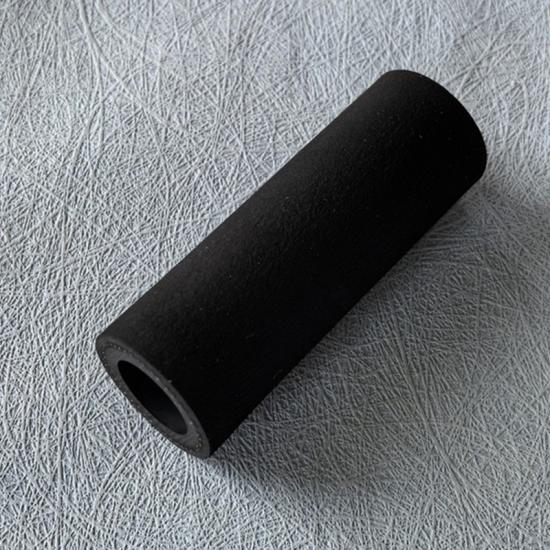

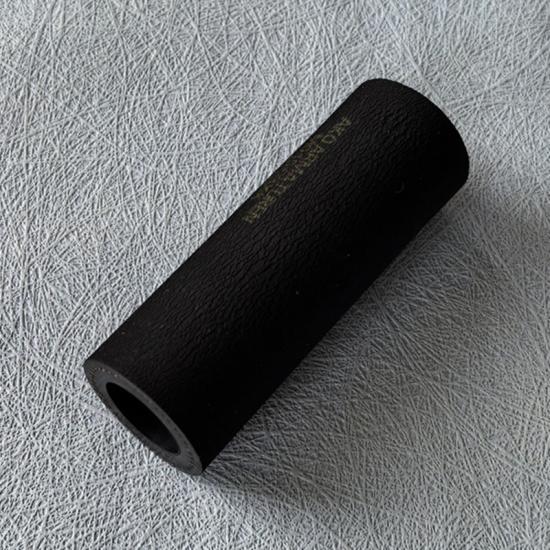

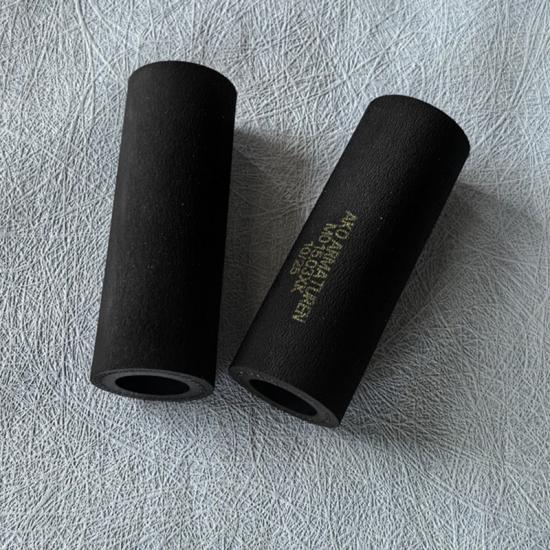

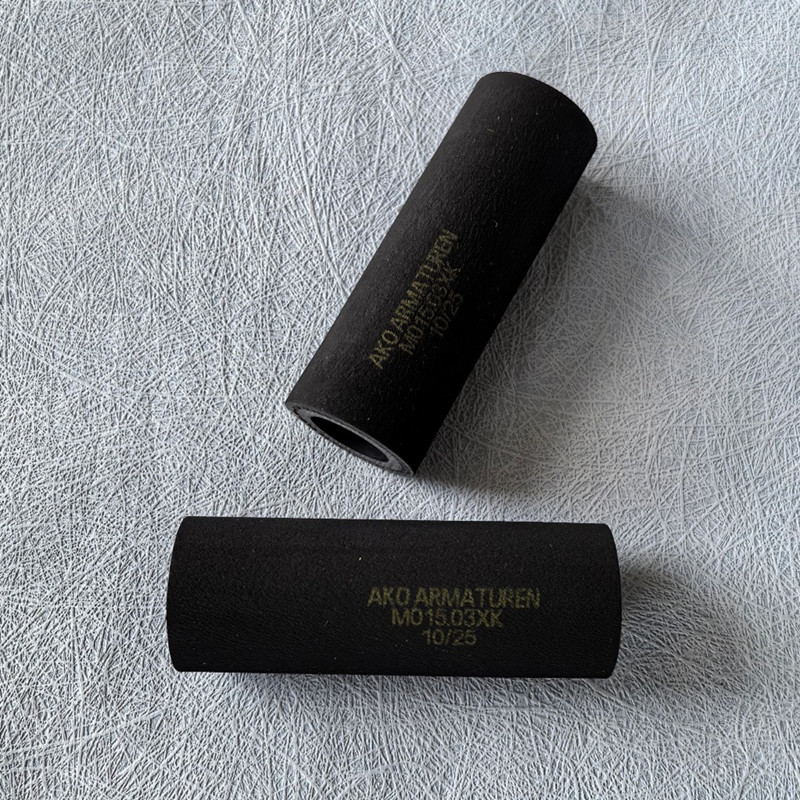

1006256 Manguito de válvula de pellizco Gema PP06 NW15mm
Marca: Gema
Código: 1006256
Tipo: original y no original
Se utiliza en la bomba de polvo Gema Optifeed PP06.
Bomba de polvo OptiFeed PP06
Bomba de polvo OptiFeed PP06: completa, con juego de piezas, sin manguera de polvo 1006 245
Bomba de polvo OptiFeed PP06-E: completa, con juego de piezas, sin manguera de polvo 1007 680
1 Grupo neumático completo (ver lista de repuestos correspondiente)
2 Placa de válvulas – completa (sin elementos 2.1, 2.2, 2.3) 1006 540
2.1 Casquillo espaciador – diámetro 3,1/6 x 15 mm 1006 987
2.2 Contratuerca – M3 262 498
2.3 Arandela – diámetro 3,2/7x0,5 mm 201 944
3 Cable de conexión para válvulas 1006 967
4 Tapón de tapón – diámetro 8 mm 238 023
5 Cámara de polvo – ver la lista de repuestos correspondiente
6 Cartucho de filtro, completo – 8-8 mm 1006 670
7 Cartucho de filtro, completo – 8-6 mm (no se muestra) 1006 669
Regulador de presión 8 – 0,5-8 bar, G1/8" 1006 241
9 Manómetro – 1 ... +9 bar - 1/8" 1005 827
10 Tapa de protección para el conector hembra 206 474
11 Tapa de protección para el enchufe 206 458
12 Silenciador – 1/2" 1006 969
Cable de conexión – L=5 m (no mostrado) 1003 651
Cable de conexión – L=30 m (no mostrado) 1004 112
Cable de conexión para sensor de nivel LM02 – L=6 m (no mostrado) 1003 229
V 02/18
Lista de repuestos OptiFeed PP06 • 53
Bomba de polvo OptiFeed PP06
Bomba de polvo OptiFeed PP06
5
4
3 1
6
8 8
9 9 9
2
12
11 10 V 02/18
54 • Lista de repuestos OptiFeed PP06
Bomba de polvo OptiFeed PP06 – grupo neumático
1 Placa final 1006 239
2 Válvula solenoide 1006 237
3 Estación de suministro 1006 234
4 Válvula solenoide 1006 236
5 Estación auxiliar 1006 235
6 Válvula solenoide 1006 238
7 Placa final 1006 240
8 Regulador de presión de precisión – 1/8", 0,5-8 bar 1006 986
9 Silenciador – diá. 12mm 1006 707
10 Generador de vacío 1006 242
V 02/18
Lista de repuestos OptiFeed PP06 • 55
Bomba de polvo OptiFeed PP06 – grupo neumático
Bomba de polvo OptiFeed PP06 – grupo neumático
1
2
3
4
5
6
3
6
7
10
9
8
4
6 V 02/18
56 • Lista de repuestos OptiFeed PP06

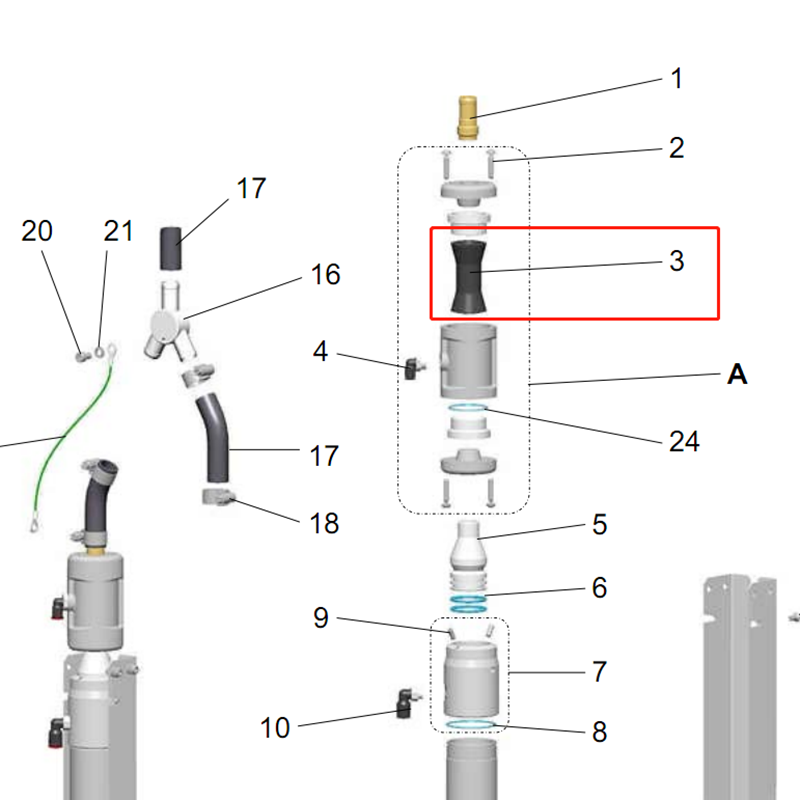

Bomba de polvo OptiFeed PP06 – cámara de polvo
Válvula de manguito A – NW15 mm 1006 255
1 Conexión de manguera – ID15 1003 301#
1.1 Conexión de manguera – ID15 (versión esmaltada) 1006 591#
2 tornillos PT – 50x25 mm 1003 558
3 Mangas – NW15 mm 1006 256#
4 Codo de unión – 1/8"-6 mm 265 691
5 Boquilla de conexión 1006 495
5.1 Boquilla de conexión (versión esmaltada) 1006 493
6 Junta tórica – Ø 30x3 mm 1003 533#
Conexión cónica completa (7 unidades), incluye pos. 8 y 9 1006 254
7.1 Conexión cónica (versión esmaltada) completa, incluye pos. 8 y 9 1007 673
8 Junta tórica – Ø 39x3 mm 1006 278
9 Tornillo de fijación Allen – M5x12 mm 1006 498
10 Codo de unión – 1/8" – Ø 8 mm 251 372
11 Junta tórica – diámetro 46 x 1,5 mm 1006 279#
12 Tubo de revestimiento 1006 251
13 Elemento filtrante – 40/30 mm 1006 252#
14 Tapón de sellado – 1/8" 263 826
15 Tornillo de cabeza avellanada – M5x10 mm 214 671
16 Pieza en Y 1006 962
17 Manguera de polvo – Ø 16/23 mm 1010 040*#
17.1 Manguera de polvo – Ø 16/23 mm (versión esmaltada) 1008 087*#
18 Abrazadera de manguera 17-25 mm 223 085
19 Cable de puesta a tierra – completo 1006 990
20 Tornillo cilíndrico Allen – M6x10 mm 216 399
21 Arandela en forma de abanico – Tipo A, M6 216 054
22 Tornillo de cabeza hueca – M5x12 mm 239 941
23 Arandela en forma de abanico – Tipo A, M5 231 045
24 juntas tóricas – diámetro 32 x 1,5 mm 1006 264#
Juego de mantenimiento para bomba de polvo PP06 (no se muestra) 1006 267
