Cartucho 1020090 para inyector de polvo GEMA IG08
Marca: Gema
Código: 1020090
Tipo: original
Este producto funciona con el inyector GEMA IG08.
Optistar Unidad de control de armas Optistar All-in-One (CG22-C)
Optistar todo en uno (CG22-C) Unidad de control de armas â Complete 1019 901
Optistar todo en uno (CG22-C) Unidad de control de armas â completo, sin
Inyector Optiflow IG08
1019 900
1 Unidad de transmisión en polvo Completa, ver la lista de piezas de repuesto correspondiente 1023 990
2 bloque de válvulas, ver la lista de repuestos correspondientes
3 tornillos de contraataque â m4x8 mm 1016 664
4 Unidad de entrada de aire comprimido completo, consulte la lista de repuestos correspondientes
5 placa posterior completa, ver la lista de repuestos correspondientes
6 pt-screw â 3x8 mm 1017 424
7 Módulo de visualización â Complete 1016 629
8 placa base con fuente de alimentación 1016 142
higo.
14
3 0.85
6 1.6
Torque de apriete del artículo [NM]
Rev. 02 03/21
Lista de repuestos Optistar All-in-One (CG22-C) â ¢ 63
Unidad de entrada de aire comprimido
1 accesorio de empuje "8 mm 1015 379
Conexión de 2 enchufes 1016 148
3 Válvula solenoide 1015 382
4 pt-screw â 4x16 mm 1018 919
6 accesorios de empuje â ã 4 mm 1016 793
7 Silencer â 1/8 "1016 606
8 Manguera del sensor 1020 097
10 manguera de aire comprimido 1020 093
* Por favor indique longitud
# Usar parte
higo.
4 3.0
15:
Torque de apriete del artículo [NM]
Rev. 02 03/21
64 â ¢ Lista de repuestos Optistar todo en uno (CG22-C)

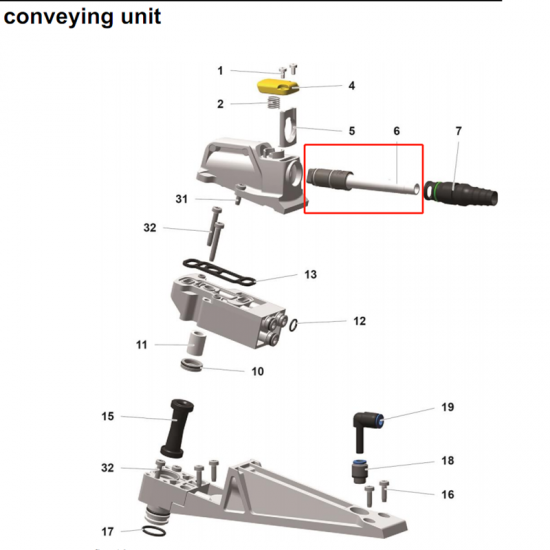

Unidad de transmisión en polvo
Inyector IG08 â completo (sin pos. 31) 1019 760
1 tornillo â m3x6 mm 1014 812
2 Spring de compresión 1014 813
4 disparador de liberación 1014 810
5 Puerta de diapositivas 1015 104
6 cartucho â Complete 1020 090#
7 Conexión de manguera completa (incl. Pos. 7.1) 1014 806
7.1 Junta tórica "13x1.5 mm 1023 234
Módulo de sensor completo (sin pos. 32) 1019 750
10 Cubierta de filtro Completa (incl. Junta tórica) 1019 739
11 Tubo de filtro 1018 908#
12 Junta tórica â 8x1.5 mm 248 878
13 Junta 1019 752
Módulo de válvula de pizca / enlace IG08 â Complete (sin pos. 32) 1019 740
15 manguera de válvula de pellizco DN7.5 1018 610#
16 tornillo â m4x14 mm 1020 755
17 Junta tórica `16x2 mm 1007 794#
18 accesorio de empuje â ã 6 mm 1019 747
19 conector empujado â ã 6 mm 1022 306
31 tornillos â m4x14 mm 1020 755
32 tornillo â m4x30 mm 1020 756
Rev. 02 03/21
Lista de repuestos Optistar All-in-One (CG22-C) â ¢ 65
Unidad de transmisión en polvo
1 0.85
16 2.0
31 2.0
32 2.0
higo.
16:
Torque de apriete del artículo [NM]
Rev. 02 03/21
66 â ¢ Lista de repuestos Optistar todo en uno (CG22-C)
Bloque de válvula
1 cartucho de filtro 1016 598#
2 Junta 1019 402
3 pt-screw â 4x10 mm 1018 918
4 accesorios de empuje `8 mm 1015 379
8 Válvula del acelerador â Complete 1016 590
9 tornillos â m3x10 mm 1020 723
10 manguera de aire comprimido 1020 093
* Por favor indique longitud
# Usar parte
Rev. 02 03/21
Lista de repuestos Optistar All-in-One (CG22-C) â ¢ 67
3 2.0
9 0.55
Bloque de válvula
higo.
17:
Torque de apriete del artículo [NM]
Rev. 02 03/21
68 â ¢ Lista de repuestos OptiStar todo en uno (CG22-C)
Material de conexión
1 pt-screw â 4x10 mm 1018 918
2 tornillo de conexión a tierra 1020 725
3 tornillos M2.5x6 mm 1020 754
Cable de 4 pistolas â ver también la lista de repuestos de la pistola
Cable de 5 CAN BUS â 0.5 m 1002 655
Cable de bus CAN 4.5 m 387 592
