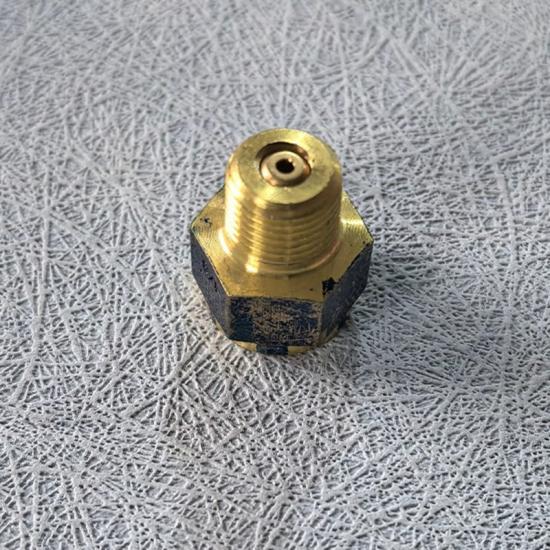

Gema HF02 Polvo Hopper Bisel - ã 1.4 mm 301 329
Marca: Gema
Código: 301329
Tipo: original
Este producto funciona con la tolva de polvo GEMA HF02.
HF02 Powder Hopper-100/150/200
HF02-100 HF02-150 HF02-200
Tolva de polvo - completa (pos. A, B y 40) 395 382 395 390 395 404
Una sección inferior - completa (pos. 1-15) 392 278 392 286 392 294
1 banda de clamp 392 243 392 251 392 260
2 Placa inferior 392 154 392 162 392 170
3 Placa de fluidización 392 189 392 197 392 200
4 Junta de lecho de fluidización 392 219 392 227 392 235
5 Placa de manto 367 052 367 060 367 079
10 perfil de protección de borde 105 198* 105 198* 105 198*
11 Anillo de sellado - ã 18,2/28x6,1 mm 239 291 239 291 239 291
12 Junta del codo - ã 10/10 mm 202 827 202 827 202 827
13 Plug del conector - NW7.4 mm -3/8â I 239 275 239 275 239 275
15 perfil de goma de espuma --- --- 103 438* 103 438*
B Cubierta de tolva de polvo - Completa (Pos. 21-37) 370 959 370 967 370 975
21 Cubierta 370 908 370 894 370 886
22 Cubierta de inspección - Completa 371 033 371 033 371 033
22.1 Perfil montado en el cenador 103 837* 103 837* 103 837*
23 boquilla 371 025 371 025 371 025
25 barra roscada 371 041 371 041 371 041
33 tuerca de la tapa - M6 galvanizado 221 147 221 147 221 147
35 pezón doble - 1/4â A -1/4â A 202 754 202 754 202 754
36 Válvula de bola - 1/4â I -1/4â I 256 749 256 749 256 749
37 pezón atornillado - 1/4â A, ã 8 mm 245 933 245 933 245 933
40 Band de Clamp 392 243 392 251 392 260
C Tubo de succión - Completo - L = 495 (pos. 54 y 55) 339 130 339 130 339 130
54 Tubo de succión 336 491 336 491 336 491
55 Adjunto del tubo de succión 336 483 336 483 336 483
56 Locknut - PG21 Plastic 234 869 234 869 234 869
57 Junta tórica - 28,3x1,78 mm 224 987 224 987 224 987
Cubierta de 60 tolva (sin agujeros) 367 028 367 036 367 044
61 cubierta de plástico (para abertura de relleno) 268 054 268 054 268 054
62 manguera de ventilación - ã 100 mm 104 434* 104 434* 104 434*
63 Hose SweP (para manguera de ventilación) 211 125 211 125 211 125
64 Adaptador AirMover - Completa 368 237 368 237 368 237
65 Oldanina ciega (para la apertura del inyector no utilizado) 238 333 238 333 238 333
66 Cubierta de plástico (para abertura del sensor de nivel) 256 765 256 765 256 765
* Indique la longitud v 02/13
Lista de repuestos de tolva de polvo HF02 â ¢ 13
HF02 Powder Hopper-100/150/200
56
57
54
66
55
65
61
21
22.1
22
62
63
64
10
4
1
3
2
5
11
13 12
15
60
40
25
33
23; 35
36; 37
HF02 Powder Hopper-100/150/200
Ver "HF02 Powder Hopper -
Conexión de aire fluidante "V 02/13
14 â ¢ Lista de piezas de repuesto HF02 Polvo de polvo
HF02 Polvo Hopper - Conexión de aire fluidante
1 enchufe de conexión 203 173
2 Hose Clamp 203 386
3 manguera de aire fluidizante - ã 17/10 mm, realización eléctrica 105 147*
5 Conexión de liberación rápida 239 267
6 manga roscada 203 157
7 manguera pezón 203 165
* Por favor indique longitud
523 26 71
Conexión de aire fluidante
V 02/13
Lista de repuestos de tolva de polvo HF02 â ¢ 15
Airmover - Opción para HF02-100/150/200
Airmover - Versión de plástico (equipo adicional)
Completo, sin pos.
342 351
8 y 9
Airmover - Versión de esmalte (equipo adicional)
403 822
Completo, sin pos.
9
2 manguera de ventilación - ã 32 mm x 3 m, Heliflex 100 048
Abrazadera de manguera para manguera de ventilación (no se muestra) 221 376
3 Airmover - Versión de plástico 342 335
3 Airmover - Versión de esmalte 403 849
4 Junta tórica - ã 38x4 mm, nitrilo 239 151
5 Locknut 342 343
6 articulación del codo - 1/8 -1/4â 202 894
7 Plug de conexión de liberación rápida - 1/8â 200 859
8 anillo (solo versión de esmalte, no se muestra) 403 830
9 Adaptador Airmover - Completa 368 237
Airmover
V 02/13
16 â ¢ Lista de piezas de repuesto HF02 Polvo de polvo
Base de vibración - opción
Base vibratoria HF02-100 - Completa 352 039
HF02-150/200 Base vibratoria - Completa 352 047
1 cama de vibración para HF02-100 351 997
Cama de vibración para HF02-150/200 352 055
2 placa de goma para HF02-100 352 080
Placa de goma para HF02-150/200 352 098
3 perfil de protección de borde 103 942*
Placa de 4 pies 352 012
5 Titular del búfer 342 378
6 búfer redondo - ã 50x45 mm/ m10 239 232
7 tornillo de cabeza de la cabeza del mostrador - M10X25 mm 214 566
8 Vibrador de aire comprimido 245 232
9 bisel - ã 1,4 mm 301 329
10 Conexión de conexión - 1/8 / ã 8 mm 224 936
11 Tuerca con protección de torcedura - M12x1 / ã 8 mm 201 316
12 Tubo de plástico - ã 8/6 Antistático 103 756*
13 enchufe - NW 7,4-3/89 275
15 Conexión de conexión - 3/8 -1/4â 237 817
17 manga adaptador - 1/4â -1/4â 201 200
18 Configuración de la conexión T-1/4â -1/4â -1/4â 201 600
19 manga de conexión - 1/4â -ã 8 mm 201 332
20 Válvula de retención del acelerador - 1/4 245 240
21 pezón doble - 1/4â -3/8â 223 239
23 manguito roscado - 3/8 203 157
24 Pezón de manguera - ã 8 mm 203 165
25 Hose Clamp - 15/18 mm 203 386
26 manguera solaflex - ã 16/10 mm 100 498*
27 Conexión de liberación rápida - NW 7,4 -Í 10 mm 239 267
28 Conexión de liberación rápida - NW 5,2 -Í 8 mm 203 181
Dowel de perno de acero - M10x90 mm 245 216
* Por favor indique longitud
V 02/13
5
6
3 2
8
13
18
20
25
26
27
19
11
21
25
9
10
11
15
17
23, 24
1
4
7
12
Lista de repuestos de tolva de polvo HF02 â ¢ 17
Base de vibración - opción
Base vibrante/cama vibrante
V 02/13
18 â ¢ Lista de piezas de repuesto HF02 POLVO DE PODIENTES
Trolley HF02 Powder Hopper - Opción
Polvo Hopper Trolley HF02-100 - Completa 370 053
Trolley de tolva de polvo HF02-150 - Completa 370 061
Polvo Hopper Trolley HF02-200 - Completa 370 070
10 Hexagon Locknut - M6 244 430
11 Hexagon Locknut - M8 244 449
12 búfer de goma 211 664
