gema ap01.1 filter element complete 1014060

Gema AP01.1 Elemento de filtro de bomba 1014060
Marca: Gema
Código: 1014060
Tipo: original y no original

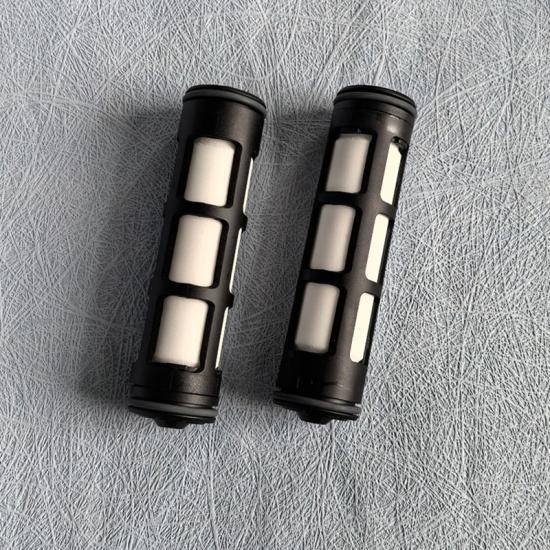

1014060 Elemento de filtro completo para la bomba de aplicación GEMA OptIspray AP01.1

OptIspray AP01.1 Bomba de aplicación

OptIspray AP01.1 Bomba de aplicación completa (Pos. 1-14, 24, 27) 1015 447
1 tornillo de cilindro Allen M5x130 mm 1010 431
2 piezas de extremo superior 1010 428
3 elementos de filtro â 3 µm, completo 1014 060#
4 tornillo de cilindro Allen M5X35 mm 1005 185
5 Cuerpo de elementos de filtro 1010 046
6 manguera de válvula de pellizco DN7.5 1017 438#
6.1 Manga trenzada Kit de ayuda de ajuste para pos.
6 (no se muestra) 1005 270
7 tornillo de cilindro Allen M5X65 mm 244 759
8 buje 1010 433
9 carcasa de la válvula de pellizco superior 1010 429
10 carcasa de válvula de pellizco inferior 1010 432
11 Anillo de bloqueo de fluidos 1010 354#
12 Junta tórica `26x2 mm 246 549#
13 Asamblea de válvulas â Complete (sin pos. 14) 1010 305
14 Cuerpo â Complete (para el pos. 13) 1015 456
15 nueces con protección de torcedura â M16x1-pap 12 mm 1005 443
16 Conexión de codo 1010 051
17 Tornillo de cilindro Allen M5x20 mm 222 950
18 Tornillo de cilindro Allen M4X12 mm 216 275
19 Junta tórica â 10x2 mm 243 000#
20 enchufe 1010 052
21 Junta tórica `16x2 mm 1007 794#
22 Tubo de succión 1010 053
23 junta tórica â ã 6x1 mm 217 115#
24 conexión/enchufe 200 859
25 pezón atornillado â 1/8 "-ã 8 mm 1010 378
26 Conexión de manguera â 11.5/7 mm 1019 542
27 Junta tórica "7x1.5 mm 1013 549#
30 PODENTES LADO DE SUCCIÓN ÚLTIMA (no se muestra) 1005 454*
31 Lado de transporte de manguera en polvo `11.5/7 mm (no se muestra) 1005 097*
32 Tubo de plástico "8/6 mm, azul 103 497*
33 Tubo de plástico "8/6 mm, negro 103 152*
34 tubo de plástico `8/6 mm, verde 103 519*
40 Conexión de manguera "8.1/4.5 mm 1010 372
41 Junta tórica â 8x1.5 mm 248 878#
42 adaptador 1010 370
43 nueces con protección de torcedura â M12x1-pap 8 mm 201 316
44 Conjunto de mantenimiento Pos.
3 (2x), 6 (2x), 6.1 (1x), 11 (2x), 12 (4x), 19 (1x), 27 (1x) 1015 435
* Indique la longitud # de usar parte

Rev. 03 01/20


OptIspray AP01.1 Lista de piezas de repuesto ï · 49
OptIspray AP01.1 Partes de repuesto
higo.
11
Torque de apriete del artículo [NM]
17  3.1
18  0.5


1 4.4 (engrasado)
4 3.1 (engrasado)

7 4.4 (engrasado)

Rev. 03 01/20
50 · Lista de repuestos OptIspray AP01.1
OptIspray Twin AP01.1 Bomba de aplicación
OptIspray Twin AP01.1 Bomba de aplicación completa (Pos. 1-14, 26-28) 1019 707
1 tornillo de cilindro Allen M5x130 mm 1010 431
2 piezas de extremo superior 1019 712
3 elementos de filtro â 3 µm, completo 1014 060#
4 tornillo de cilindro Allen M5X35 mm 1005 185
5 Cuerpo de elementos de filtro 1010 046
6 manguera de válvula de pellizco DN7.5 1017 438#
6.1 Manga trenzada Kit de ayuda de ajuste para pos.
6 (no se muestra) 1005 270
7 tornillo de cilindro Allen M5X65 mm 244 759
8 buje 1010 433
9 carcasa de la válvula de pellizco superior 1010 429
10 carcasa de válvula de pellizco inferior 1010 432
11 Anillo de bloqueo de fluidos 1010 354#
12 Junta tórica `26x2 mm 246 549#
13 Asamblea de válvulas â Complete (sin pos. 14) 1010 305
14 Cuerpo â Complete (para el pos. 13) 1015 456
15 nueces con protección de torcedura â M16x1-pap 12 mm 1005 443
16 Conexión de codo 1010 051
17 Tornillo de cilindro Allen M5x20 mm 222 950
18 Tornillo de cilindro Allen M4X12 mm 216 275
19 Junta tórica â 10x2 mm 243 000#
20 enchufe 1010 052
21 Junta tórica `16x2 mm 1007 794#
22 Tubo de succión 1010 053
23 junta tórica â ã 6x1 mm 217 115#
24 conexión/enchufe 200 859
25 pezón atornillado â 1/8 "-ã 8 mm 1010 378
26 Conexión de manguera â 11.5/7 mm 1019 542
27 Junta tórica "7x1.5 mm 1013 549#
28 elemento de filtro ficticio â Complete 1014 587#
30 PODENTES LADO DE SUCCIÓN ÚLTIMA (no se muestra) 1005 454*
31 Lado de transporte de manguera en polvo `11.5/7 mm (no se muestra) 1005 097*
32 Tubo de plástico "8/6 mm, azul 103 497*
33 Tubo de plástico "8/6 mm, negro 103 152*
34 tubo de plástico `8/6 mm, verde 103 519*
40 Conexión de manguera "8.1/4.5 mm 1010 372
41 Junta tórica â 8x1.5 mm 248 878#
42 adaptador 1010 370
43 nueces con protección de torcedura â M12x1-pap 8 mm 201 316

44 Conjunto de mantenimiento Pos.


3 (2x), 6 (2x), 6.1 (1x), 11 (2x), 12 (4x), 19 (1x), 27 (1x) 1015 435
* Indique la longitud # de usar parte
Rev. 03 01/20
OptIspray AP01.1 Lista de piezas de repuesto ï · 51
OptIspray Twin AP01.1 Partes de repuesto
17  3.1
18  0.5


higo.
12

Torque de apriete del artículo [NM]


1 4.4 (engrasado)
4 3.1 (engrasado)
7 4.4 (engrasado)
Rev. 03 01/20
52 ï · Lista de repuestos OptIspray AP01.1
Material de conexión
1.1 Tubo de plástico "8/6 mm, negro 103 152*
1.2 Tubo de plástico "8/6 mm, azul 103 497*
1.6 Tubo de plástico "8/6 mm, verde 103 519*
